Pulsantiere e centraline elettriche per 4x4: come organizzare gli accessori

Quando gli accessori elettrici aumentano, aggiungere un interruttore alla volta non è più una soluzione. Luci, compressore, pompa, frigorifero e altri servizi richiedono circuiti protetti, cablaggi ordinati e comandi leggibili.

1. Perché questo componente va scelto come parte di un sistema

Ogni utenza ha corrente, ciclo di lavoro e criticità differenti. Un impianto ordinato separa comando e potenza e protegge ogni circuito in modo adeguato.

Nel 4x4 e nell'overlanding i problemi raramente nascono dal singolo accessorio isolato: nascono dall'incompatibilità tra veicolo, carichi, fissaggi, impianto elettrico, geometrie e utilizzo reale. Per questo una scelta corretta parte sempre dalla configurazione completa e non dal componente più appariscente.

2. Numero di circuiti

Se oggi servono quattro comandi ma il progetto prevede altre utenze, conviene lasciare margine. Un pannello saturo subito costringe a rifare il lavoro.

La crescita futura va considerata dall'inizio.

3. Fusibili e protezioni

Il fusibile protegge il cavo e il circuito, non l'accessorio come concetto astratto. Va dimensionato in relazione alla sezione e al carico.

Ogni linea deve essere protetta il più vicino possibile alla sorgente.

4. Relè e centraline solid state

I relè tradizionali separano comando e carico; le centraline elettroniche possono integrare protezioni e logiche più evolute.

La scelta dipende dagli assorbimenti e dalle funzioni richieste.

5. Cablaggio

Sezione, lunghezza, qualità dei terminali e passaggio fisico del cavo sono determinanti. Una connessione lenta può diventare un punto caldo.

Proteggere i cavi da sfregamento e calore è fondamentale.

6. Ergonomia

I comandi devono essere riconoscibili e raggiungibili senza distogliere troppo lo sguardo. Etichette chiare evitano errori.

Per utenze critiche può essere utile separare i comandi.

7. Wireless

Il comando remoto può essere utile per luci, verricello o funzioni da campo, ma non deve sostituire protezioni e controlli locali.

La distanza reale dipende dall'ambiente e dall'installazione.

8. Confronto pratico

9. Cosa verificare prima dell'acquisto

• numero di utenze
• corrente di ciascun carico
• espansioni future
• posizione della centralina
• protezione ambientale
• necessità di wireless

Questa verifica preventiva evita buona parte degli errori che incontriamo quando un prodotto viene scelto soltanto in base alla fotografia o a una descrizione generica. Quando esistono dubbi su anno, cabina, allestimento o accessori già montati, è preferibile controllare carta di circolazione, fotografie del veicolo e misure reali.

10. Errori frequenti

• dimensionare tutto sul carico medio
• fusibili lontani dalla sorgente
• cavi troppo piccoli
• masse improvvisate
• pulsanti senza etichette

11. Utilizzo quotidiano e utilizzo severo

Nel quotidiano una centralina ben organizzata rende l'auto più semplice: un pannello unico, comandi logici e meno cablaggi sparsi.

In viaggio e lavoro la robustezza dei connettori e la possibilità di isolare un circuito guasto diventano essenziali.

12. Manutenzione e controlli

Controllare serraggi, terminali, fusibili, ossidazione e passaggi cavo. Ogni modifica va documentata per future diagnosi.

13. FAQ tecniche

Una pulsantiera sostituisce i fusibili?

No, salvo sistemi che integrino protezioni specifiche.

Posso collegare direttamente una barra LED?

Dipende dalla capacità del sistema; va verificata la corrente.

Meglio 8 o 12 posizioni?

Dipende dal numero di utenze attuali e future.

Il wireless è sicuro?

Può essere utile, ma serve sempre una logica di sicurezza adeguata all'utenza.

14. La pulsantiera non è l'impianto: è soltanto l'interfaccia

Una pulsantiera può essere bellissima, retroilluminata e controllabile via app, ma la sicurezza dell'impianto dipende soprattutto da ciò che non vediamo: sezione dei cavi, protezioni, terminali, masse, distribuzione della potenza e qualità dei collegamenti. Il pannello in abitacolo serve a comandare; il circuito di potenza deve essere progettato separatamente.

Questo è il primo principio da fissare. Se una centralina integra relè elettronici e protezioni, dobbiamo conoscere i limiti di ogni uscita e del sistema complessivo. Se invece la pulsantiera comanda relè esterni, i relè e i fusibili devono essere dimensionati sui carichi reali. In entrambi i casi l'assorbimento della luce, del compressore o della pompa viene prima del numero di pulsanti disponibili.

15. Corrente, potenza e tensione: il calcolo che viene prima del cavo

In un sistema in corrente continua la relazione di base P = V × I permette di stimare la corrente richiesta. A parità di potenza, un impianto a 12 V richiede circa il doppio della corrente di uno a 24 V. È il motivo per cui un compressore o una barra LED importante possono richiedere cavi molto più grandi di quelli utilizzati per un piccolo faro da lavoro.

La corrente nominale del dispositivo non è l'unico dato: alcuni motori elettrici possono avere picchi all'avviamento e alcuni dispositivi lavorano a lungo vicino al carico massimo. La centralina deve quindi essere scelta sulle specifiche reali del carico e non sulla media “a occhio”.

16. Sezione del cavo e caduta di tensione

Victron, nella propria guida tecnica Wiring Unlimited, ricorda che la sezione corretta può essere scelta soltanto quando conosciamo corrente e lunghezza del circuito. La caduta di tensione cresce con resistenza e corrente; un cavo troppo piccolo può scaldarsi, ridurre la tensione disponibile al carico e peggiorare l'efficienza.

Per i sistemi DC Victron propone come obiettivo indicativo una caduta inferiore al 2,5% nei propri esempi di progettazione. Non è una regola universale per ogni accessorio automotive, ma è un ottimo promemoria: a 12 V anche pochi decimi di volt persi lungo un cavo possono diventare significativi.

17. Fusibile: protegge il cavo, non soltanto l'accessorio

Victron definisce il fusibile come un dispositivo che protegge i cavi da correnti eccessive che potrebbero provocare surriscaldamento o incendio. Questo è esattamente il concetto che serve su un 4x4: se un cavo va in corto contro la carrozzeria, la batteria può fornire una corrente molto elevata. La protezione deve interrompere il circuito prima che il cablaggio diventi il punto debole.

Il fusibile deve essere scelto in relazione a corrente del carico, sezione del conduttore, tensione e capacità di interruzione. Non basta sostituire un fusibile che salta con uno “più grosso”: se la linea o il dispositivo non supportano quella corrente, abbiamo semplicemente eliminato la protezione.

18. Protezione vicino alla sorgente

La linea che parte dalla batteria deve essere protetta il più vicino possibile alla sorgente compatibilmente con il progetto. Il motivo è semplice: il tratto prima del fusibile rimane non protetto. Più è lungo, più aumenta la porzione di cavo che potrebbe andare in corto senza che il dispositivo intervenga.

Quando una centralina dispone di un'alimentazione principale, anche quella linea deve essere dimensionata e protetta sul massimo carico previsto. Non ha senso avere sei uscite perfettamente fuse se il cavo principale che alimenta la centralina è sottodimensionato o non protetto correttamente.

19. Relè elettromeccanici e uscite solid-state

Il relè tradizionale usa un piccolo comando elettrico per aprire o chiudere un circuito di potenza. È semplice, economico, facilmente sostituibile e ancora molto valido. Le centraline solid-state utilizzano invece componenti elettronici e possono integrare protezione da sovracorrente, diagnostica, temporizzazioni o logiche programmabili.

Nessuna delle due soluzioni è automaticamente migliore. Il relè può essere ideale per una singola utenza robusta; una centralina elettronica diventa interessante quando i circuiti aumentano e vogliamo ridurre cablaggi, avere etichette chiare e gestire funzioni da un unico pannello.

20. 6, 8 o 12 posizioni: scegliere con il progetto futuro

ArgoingShop propone pulsantiere elettroniche da 6 posizioni, 8 posizioni e 12 posizioni. Il numero corretto non dipende solo dagli accessori già montati: bisogna lasciare margine per ciò che arriverà dopo.

Se oggi abbiamo barra LED, fari posteriori, compressore e pompa acqua, sei circuiti possono bastare. Se il progetto prevede tendalino elettrico, riscaldamento, ventilatori, luci laterali, frigorifero o altre utenze, una centralina più ampia può evitare di rifare l'impianto un anno dopo.

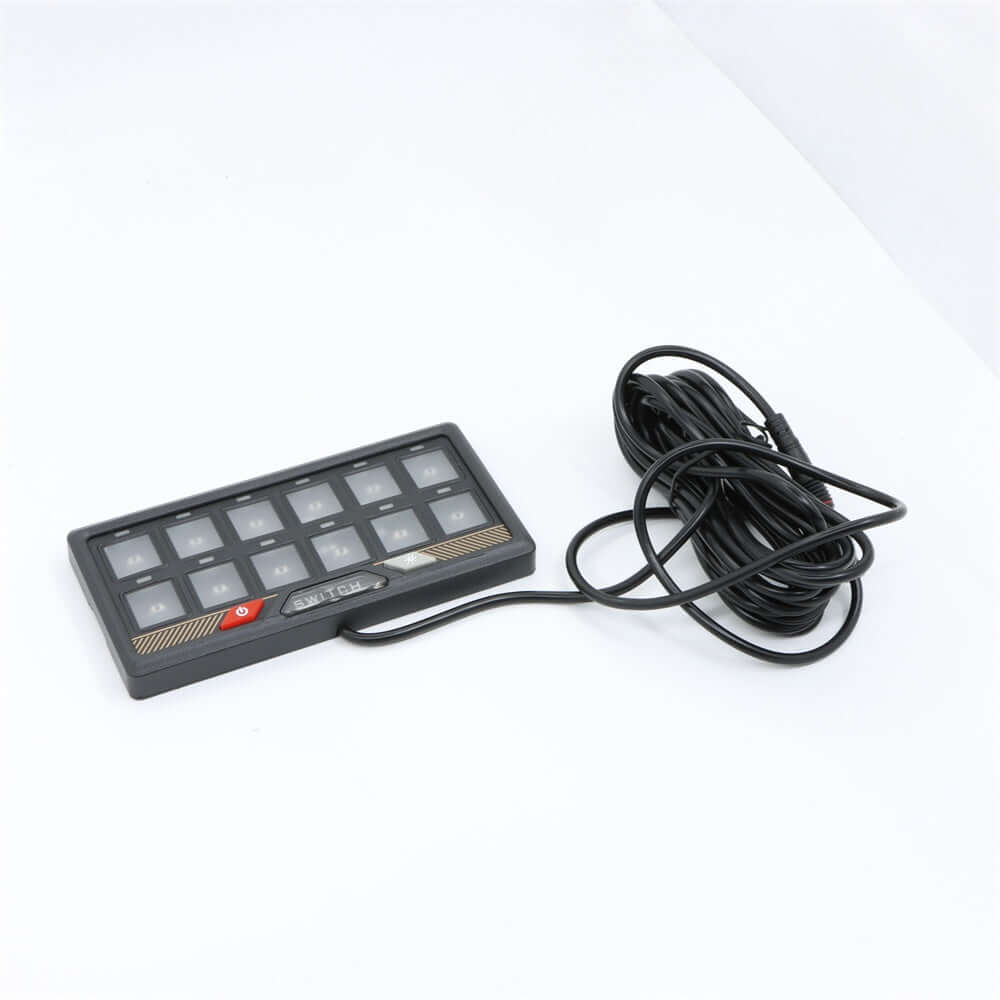

21. 12 posizioni wireless: quando il comando remoto ha senso

ArgoingShop dispone anche della pulsantiera elettronica 12 posizioni wireless, dichiarata con portata fino a 100 m in condizioni favorevoli. Il comando remoto può essere molto utile al campo, durante un lavoro esterno o quando serve accendere una luce senza rientrare in cabina.

Non deve però diventare l'unico modo per controllare un'utenza critica. La portata radio reale dipende da ostacoli, interferenze e installazione. Per funzioni importanti è preferibile mantenere anche un controllo locale e una logica di sicurezza che porti il sistema in uno stato prevedibile se il telecomando non comunica.

22. App e RGB: utili solo se l'impianto resta comprensibile

Le pulsantiere New Wind presenti nel catalogo Argoing includono funzioni RGB e controllo via app su alcune versioni. La personalizzazione dei colori può aiutare a distinguere le funzioni: rosso per utenze critiche, blu per luci, verde per servizi, per esempio. L'app può inoltre semplificare programmazione e comando.

La tecnologia non deve però rendere il sistema incomprensibile senza telefono. In un viaggio remoto voglio poter capire quale circuito è attivo e isolare un guasto anche se lo smartphone è scarico o l'app non funziona. Un pannello con etichette chiare rimane il riferimento.

23. Massa elettrica: non è “un bullone qualsiasi sul telaio”

Molti problemi intermittenti nei veicoli accessoriati nascono dal ritorno negativo. Una massa con vernice, ossido, superficie insufficiente o bullone che si allenta aumenta la resistenza e può generare cadute di tensione, surriscaldamento o malfunzionamenti difficili da diagnosticare.

I punti di massa devono essere progettati e protetti dalla corrosione. In alcuni impianti conviene utilizzare distribuzione negativa dedicata o busbar invece di affidarsi a punti casuali sulla carrozzeria. La scelta dipende dall'architettura del veicolo e dal numero di utenze.

24. Busbar e distribuzione ordinata

Quando le utenze aumentano, una distribuzione con barra positiva/negativa, fusibili identificati e percorsi cavo leggibili semplifica molto l'impianto. Il vantaggio non è soltanto “fare ordine”: riduce il numero di terminali sovrapposti direttamente sui poli della batteria e rende più semplice isolare un circuito.

Una batteria con dieci capicorda sotto lo stesso dado è un segnale che il sistema è cresciuto senza progetto. Una centralina ben installata dovrebbe migliorare la distribuzione, non limitarsi a spostare il groviglio di cavi in un'altra zona.

25. Crimpatura, terminali e giunzioni

Un cavo grande con un terminale crimpato male rimane un collegamento debole. Terminali della misura corretta, utensile adeguato, protezione meccanica e guaina termorestringente quando appropriato migliorano affidabilità e resistenza alla corrosione. Le giunzioni devono poter sopportare vibrazioni e variazioni di temperatura.

Saldare un filo e lasciarlo rigido proprio nel punto dove il cablaggio vibra può creare una zona di fatica. Nel settore automotive le connessioni meccaniche professionali e i connettori sigillati sono spesso preferibili, purché installati con gli strumenti corretti.

26. Protezione da acqua, polvere e calore

La centralina di potenza deve essere montata in un punto coerente con il proprio grado di protezione. Sotto il cofano significa calore, acqua e contaminanti; nel cassone significa polvere, possibili infiltrazioni e attrezzatura che può colpire il componente. In abitacolo l'ambiente è più protetto ma può essere meno comodo per cavi di grande sezione.

Il percorso dei cavi deve evitare collettori di scarico, parti mobili, spigoli e zone dove il cavo può essere schiacciato. Passacavi e guaine proteggono la linea nel punto in cui attraversa una lamiera.

27. Barra LED: un esempio di carico da non sottovalutare

Una barra LED da 100 W e una da 250 W richiedono correnti molto differenti. La nostra guida all'illuminazione LED approfondisce lumen, lux, R149/R48 e cablaggio. Dal punto di vista della pulsantiera, il dato fondamentale è sapere quanta corrente l'uscita può commutare e se serve un relè esterno.

Collegare direttamente una barra potente a un'uscita pensata per pochi ampere può danneggiare la centralina. L'etichetta “LIGHT” sul pulsante non dice nulla sulla corrente massima ammessa.

28. Compressore: picco di corrente e ciclo di lavoro

Un compressore 12 V può richiedere una corrente elevata e lavorare per diversi minuti. È un carico diverso da una luce a LED. Il circuito deve considerare assorbimento nominale, picchi e ciclo di lavoro. In molti casi è più corretto utilizzare l'uscita della centralina come comando di un relè adeguato invece di far passare tutta la potenza attraverso il pannello.

La posizione del compressore influenza anche la lunghezza del cavo. Se il compressore è nel cassone di un pick-up, il percorso dalla batteria può essere lungo e la caduta di tensione diventa più importante.

29. Frigorifero: non sempre va comandato dalla pulsantiera

Un frigorifero a compressore è un'utenza che spesso deve rimanere alimentata anche quando il motore è spento. Metterlo su un pulsante può essere utile per isolare il circuito, ma può anche creare il rischio di spegnerlo accidentalmente. La logica dipende dall'architettura energetica del veicolo e dalla presenza di batteria servizi.

Per utenze critiche conviene valutare comandi separati, protezioni da sottotensione e distribuzione dedicata. La pulsantiera deve semplificare il sistema, non aggiungere un altro punto da ricordare.

30. Verricello: il comando non equivale al circuito di potenza

Un verricello può assorbire centinaia di ampere sotto carico. La pulsantiera non deve mai essere interpretata come dispositivo attraverso cui far transitare la corrente principale del motore. Può eventualmente comandare un solenoide o abilitare una funzione, se previsto dal sistema, ma la potenza segue il cablaggio dedicato del verricello.

Lo stesso vale per dispositivi di recovery: il circuito e i comandi devono seguire le istruzioni del produttore. La nostra guida al verricello 4x4 approfondisce capacità e alimentazione.

31. Ergonomia: un pulsante deve essere riconosciuto al buio

Una buona interfaccia permette di capire cosa stiamo azionando senza leggere un manuale. Simboli coerenti, colori leggibili e posizione stabile riducono gli errori. I comandi usati durante la guida devono essere raggiungibili senza spostare troppo lo sguardo.

Le funzioni che non devono essere attivate accidentalmente possono essere separate o richiedere una logica diversa. Una pompa acqua e una barra LED non hanno lo stesso livello di criticità; un verricello ancora meno.

32. Documentare l'impianto: il regalo che facciamo al futuro noi stessi

Ogni circuito dovrebbe avere un'etichetta e, se il mezzo è complesso, uno schema. Sei mesi dopo il montaggio nessuno ricorda più quale fusibile alimenta il faro posteriore o dove passa il positivo del compressore. Una fotografia del cablaggio e un semplice schema salvato sul telefono possono trasformare una diagnosi da due ore in dieci minuti.

Se il veicolo viene venduto o affidato a un'officina, la documentazione diventa ancora più preziosa. Un impianto modificato ma documentato è molto più facile da manutenere di uno apparentemente “pulito” ma senza alcuna traccia delle modifiche.

33. Checklist Argoing prima di scegliere una centralina

• numero di circuiti attuali e futuri;
• assorbimento massimo di ogni utenza;
• eventuali picchi di avviamento;
• corrente massima di ciascuna uscita;
• corrente massima totale del sistema;
• fusibili integrati o esterni;
• necessità di relè esterni;
• sezione e lunghezza dei cavi;
• posizione della centralina di potenza;
• protezione da acqua, polvere e calore;
• massa/negativo e distribuzione;
• app, RGB e wireless se realmente utili;
• schema e identificazione dei circuiti.

34. FAQ pulsantiere 4x4

Una pulsantiera sostituisce i fusibili?

Solo se la centralina integra una protezione equivalente specificata dal produttore. In caso contrario i circuiti devono essere protetti esternamente.

Posso collegare direttamente una barra LED?

Soltanto se la corrente della barra rientra nei limiti dell'uscita. In caso contrario serve una gestione di potenza adeguata, spesso tramite relè.

Meglio 6, 8 o 12 posizioni?

Dipende da utenze presenti e future. Lasciare qualche circuito libero evita di rifare l'impianto.

Il wireless può comandare tutto?

Può comandare le funzioni previste dal sistema, ma per utenze critiche è prudente mantenere controlli locali e logiche di sicurezza.

Perché il cavo scalda?

Può essere sottodimensionato, troppo lungo, avere un contatto resistivo o trasportare più corrente di quella prevista. Il problema va diagnosticato, non “compensato” con un fusibile più grande.

35. Fonti tecniche

• Victron Energy – Wiring Unlimited, cablaggio DC
• ArgoingShop – pulsantiera 6 posizioni
• ArgoingShop – pulsantiera 8 posizioni
• ArgoingShop – pulsantiera 12 posizioni
• ArgoingShop – pulsantiera 12 posizioni wireless

Nota sicurezza: la progettazione di circuiti ad alta corrente richiede competenze elettriche adeguate. Correnti elevate e batterie automotive possono provocare surriscaldamento e incendio in caso di errori di cablaggio o protezione.
